冷卻塔的常見結冰位置是進風口、填料、冷卻塔周?chē)?、塔壁?/span>
常見的冷卻塔防凍措施有:
1、塔體的設計具有防止水滴飛濺至塔外的措施。
2、冬季多風機運行時，可適當關掉部分風機。
3、采用減小風機葉片角度、采用變頻電機、停止風機運行或選用允許倒轉的風機等措施減少進入冷卻塔的冷空氣量。
4、在進風口的上沿及易結冰的部位設立熱水化冰管。
5、設置能通過部分或全部循環水量的旁通管路，冬季運行熱負荷較低時，循環水可直接進入集水池。
6、冬季在進風口加擋風板等。
有些防凍措施在特定條件下反而是結冰的主要因素。下面對防結冰措施作一些例舉介紹。
進風口防冰:
在寒冷冬季的冷卻塔運行中，進風口會出現結冰現象。結冰的根源在于存在非常細小的水流或水滴。在梁、柱子、百葉窗、化冰管上都有可能結冰。實際運行中，進風口結冰的冰源主要有:
1.百葉窗結冰
百葉窗上有填料濺散出來的水流或細小水滴，形成冰源。這在橫流塔和逆流塔中均存在。一般情況下，逆流冷卻塔，進風口多為百葉窗，填料為塑料薄膜填料，冬季百葉窗的結冰非常嚴重，幾乎將進風口封死。
技改方法: 拆除進風口百葉窗，為了防止穿堂風。在雨區加設了十字型隔板，并將收水盤加大以防飛濺。某項目采用橫流冷卻塔，進風口設有百葉窗，填料為塑料點滴填料。冬季運行時從點滴填料上濺散出來的水滴落在百葉窗上結冰，幾乎封閉了進風口。春天氣溫回升，融化的冰塊將邊層填料及其吊架砸毀，從而造成整個冷卻塔效率低下。
技改并實施: 將邊層點滴填料更換為薄膜填料，消除了水滴的飛濺根源，效果明顯。冬季運行觀察，改造后的冷卻塔百葉窗幾乎無冰，而未改造的冷卻塔百葉窗結冰嚴重。
要解決百葉窗結冰問題，一是去掉百葉窗(在逆流冷卻塔中)，二是防止飛濺的水滴落在百葉窗上。在非常寒冷的地區應采用耐寒型填料和防冰管，并結合風機反轉應對冰害。風機反轉的時間一般不超過15mi n,多格冷卻塔一般按照順序定期反轉化冰，這種功能需要相關裝置可以反轉，并不是一般的風機都能反轉。
2.化冰管結冰
在進風口上沿加裝化冰管是寒冷地區冷卻塔常見的化冰措施。但是這種方法不理想。化冰管一般正處于冷卻塔的進風口處，暴露在熱焓低、濕度小的冷空氣中，管側噴水孔噴水流量小，淋水密度小，水滴四處飛濺，管壁和塔壁均尿檐，造成化冰管本身結冰，不僅沒有起到防冰的作用，化冰管反而成了結冰管，并提供了冰源，進而導致進風口全面結冰。
在寒冷地區通過實際工程反復摸索，既要保證夏季的高冷效，又要保證冬季不結冰，必須采取冬季與非冬季運行工況的分離和切換措施。比如采用了熱水幕噴淋系統技術，很好地解決了這一問題。
熱水幕噴淋系統位于塔內填料底部高焓熱水區域，主要功能單元為開槽的熱水管，與開孔的化冰管相比，具有流量大、不堵塞、不結冰等優勢。在冬季，開啟熱水幕噴淋系統，上塔熱水的一部分直接進入熱水幕噴淋系統，經過該系統的均勻分配和噴淋，在填料區與外界冷空氣的臨界面，形成一道厚重的、大密度的、高熱焓的、無飛濺的、均勻的熱水幕，外界干冷空氣在熱水幕處充分增焓增濕，進入塔后成為熱焓較高的濕熱空氣，使進風口無冰可結。從而將一般冷卻塔被動的化冰改變?yōu)橹鲃?dòng)的防冰。而在非冬季節，關閉熱水幕噴淋系統，熱水全部經配水系統分配至填料區，重新恢復塔的均勻配水和原設計淋水密度。
而今閉式冷卻塔，在冬季密閉式冷卻塔不需要運行，停機時，須將噴淋水和內部循環水排空。內部循環水建議采用壓縮空氣強制排空，碳鋼管換熱器不建議采用排空的方式來防凍。
噴淋水系統的防凍問題通常在積水盤內增加電加熱器，一般在噴淋水低于5C時開啟，8'C 以上停掉。溫度探頭將信號傳遞至控制柜，自動控制電加熱器的啟停。電加熱器的功率選擇依據循環水量和外界氣溫確定。內部循環水系統的防凍可以加乙二醇溶液或者增加電加熱設備。乙二醇溶液的冰點溫度要求選在當?shù)刈畹蜏囟纫韵?。?duì)于較大的冷卻系統場合，可以考慮
挖水池將噴淋水入其內，能夠節約因電加熱運行的耗電費用，還可以在水池內投放藥品，改善噴淋水的水質。
3.進風口外沿結冰
逆流塔進風口上沿底梁，有部分水滴在表面張力的作用下從內側向外沿出來，在冬季形成冰源，出現巨大的冰掛，隨時有墜落傷人的危險; 春天天氣轉暖，冰融化了，進風口上沿的鋼筋混凝土?xí)l(fā)生凍融現象。有的進風口上沿設有FRP 導風板，水流隨導風板外延，至最外端才墜落，墜落的水滴濺散到水池沿，會導致水池沿結冰，凍融現象的破壞性很大，會進一步腐蝕水池的鋼筋，從而破壞水池。工程中采用以下方法進行了防冰試驗：
①進風口上沿的填料片與梁平行或垂直；
②進風口上沿的配水遮擋—即把水導向中央，避免邊層出現水流或?qū)⑦厡訃婎^堵塞；
③梁下設置水平的異型導水板，將水流阻斷;
④梁內側設置豎直的異型導水板，阻斷水流。
實踐證明方法③最為有效。在梁下設置水平的型導水板(下圖)，可以將靠近進風口上沿的水流匯集在一起，導流板的下體豎直向內傾斜，水流集中而下，不會形成尿沿現象，這就徹底切斷了結冰的水源，從根本上解決了問題。
①進風口上沿水平梁底部帶有向塔內的斜度,而不是傳統的水平向。
②進風口上沿水平梁內側底部向下(或斜下方) 設置導水沿。
4.進風口處立柱結冰
冷卻塔進風口立柱的結冰，是由于立柱與冷卻塔填料直接接觸，部分水流順著立柱表面流下來，在冬季引起結冰。在老塔防冰改造中一般通過下面兩種方法來防止:
①增大立柱上的澆淋水流(熱水);
②在立柱上設置防冰管，即把一部分熱水引到管道上。在新塔設計中，也可以把立柱移至塔內，徹底解決結冰問題。
淋水裝置防冰:
淋水裝置的結冰一般是由于淋水密度分布不均或淋水密度太小所致。在大部分生產過程中，冬季的熱負荷比較小，循環水量也降低。對于采用單格冷卻塔來冷卻的某些裝置，冷卻塔的設計和冬季的運行管理非常重要。冷卻塔淋水裝置的防冰應遵循的原則是要降低進塔風量和提高進塔風的溫度，適度提高進塔水溫，防止填料結冰。具體的防冰方法為：
①出塔水溫不宜太低，在出塔水溫接近5℃時，可能引起部分填料結冰，溫度再降低時，整個淋水裝置都有可能結冰。所以，當冷卻塔熱負荷非常低時，應先打開旁流閥門，直接讓水流向水池，防止填料結冰。
②淋水裝置的邊層淋水密度，在冬季運行時不宜降低，反而應該有所增加。應設置分區配水，隨著環境溫度的降低，逐漸關閉中央?yún)^(qū)配水，保持或增大邊層的淋水密度。未設置分區配水的可以通過調整噴頭的導流環的規格甚至通過變換噴頭形式對整塔配水加以調
整。
③在氣候非常寒冷的地區，冷卻塔應設置防冰管，可將30%左右的循環水量通過防冰管?chē)娚涞剿貎?nèi)，對進塔風起到加熱和限制風量的作用。
④填料應采用耐寒型，防止溫度較低時填料脆裂，堵塞管道和換熱器。
⑤將多格冷卻塔的循環水量集中于幾個塔中，而不是平均分配。
⑥可以調整風機轉速或風機葉片角度，直至停止風機轉動，甚至反轉風機。反轉風機時應注意，反轉時間一般不宜超過15mi n; 多格冷卻塔風機反轉時，應按排定順序逐個反轉。
⑦堵塞部分通風面積，例如堵塞部分進風口，限制進塔風量。
其它部位的結冰與防止
冷卻塔周?chē)慕Y(jié)冰，在寒冷地區是常見的問題。根據觀察，飄滴嚴重、霧氣遇冷凝結與季風影響是主要原因?？梢痫h滴損失的主要原因有:
①收水器效率低下，國標中允許的0.1-0.3%的飄滴損失率太高，應選用收水效率高的收水器，如多波或多維收水器，其飄滴損失率在0.001%左右。
②收水器有通天縫或損壞。
③上噴式配水。
④配水系統的結垢、堵塞等原因會導致配水壓力增大、噴頭噴出的水滴更小更細，因此更易隨風飄出。從集水池中騰起的霧氣遇冷凝結形成降水導致地面或水池挑沿結冰，新塔設計時應考慮將水池外延l.5~2m; 老塔改造時，可在水池上沿加設擋霧板。
當風向與縱向擋風墻垂直或成一定角度時，若該導風墻損壞、缺失或?qū)эL(fēng)墻與填料之間或與運行水位之間存在縫隙時，會出現穿堂風現象，下風向出現明顯的霧氣和降水,所以填料至運行水位之間應設有擋風裝置，當風向與冷卻塔縱向平行或夾角較小時，橫向端墻或隔墻的下風向一側會出現真空，水流會被風吸引出塔外，經過多次試驗，有效的預防措施是擴大水池，加設百葉窗等，在新塔設計時，冷卻塔或塔群采用四面進風，且將水池墻外延1.5~2m。

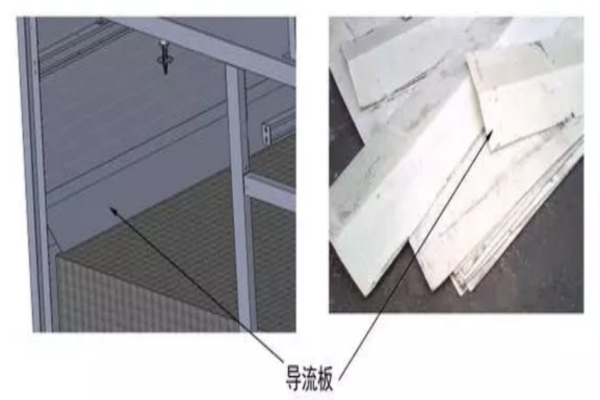

加裝導流板，在噴頭至填料頂處加裝折角導流板,目的是將噴頭酒下來的水導入填料內，避免順著側板流下來(避免壁流) 如圖示:

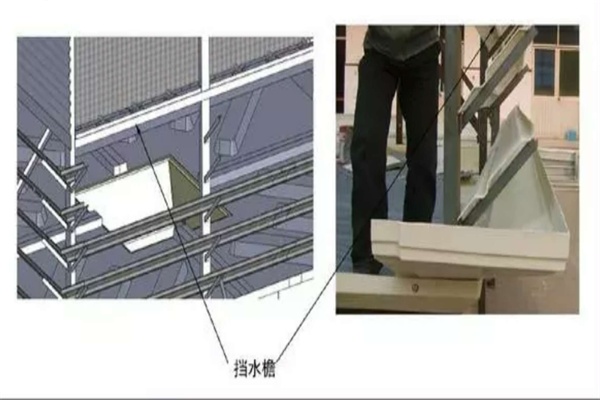

加裝擋水檐:在側板底部加裝折角擋水檐，使填料流下的水全部導入集水盆，防止飛濺，如圖:
加裝防濺翅:在底盆的外邊沿加一圈防濺翅，將從底盆反濺出來的水導入集水如圖:
